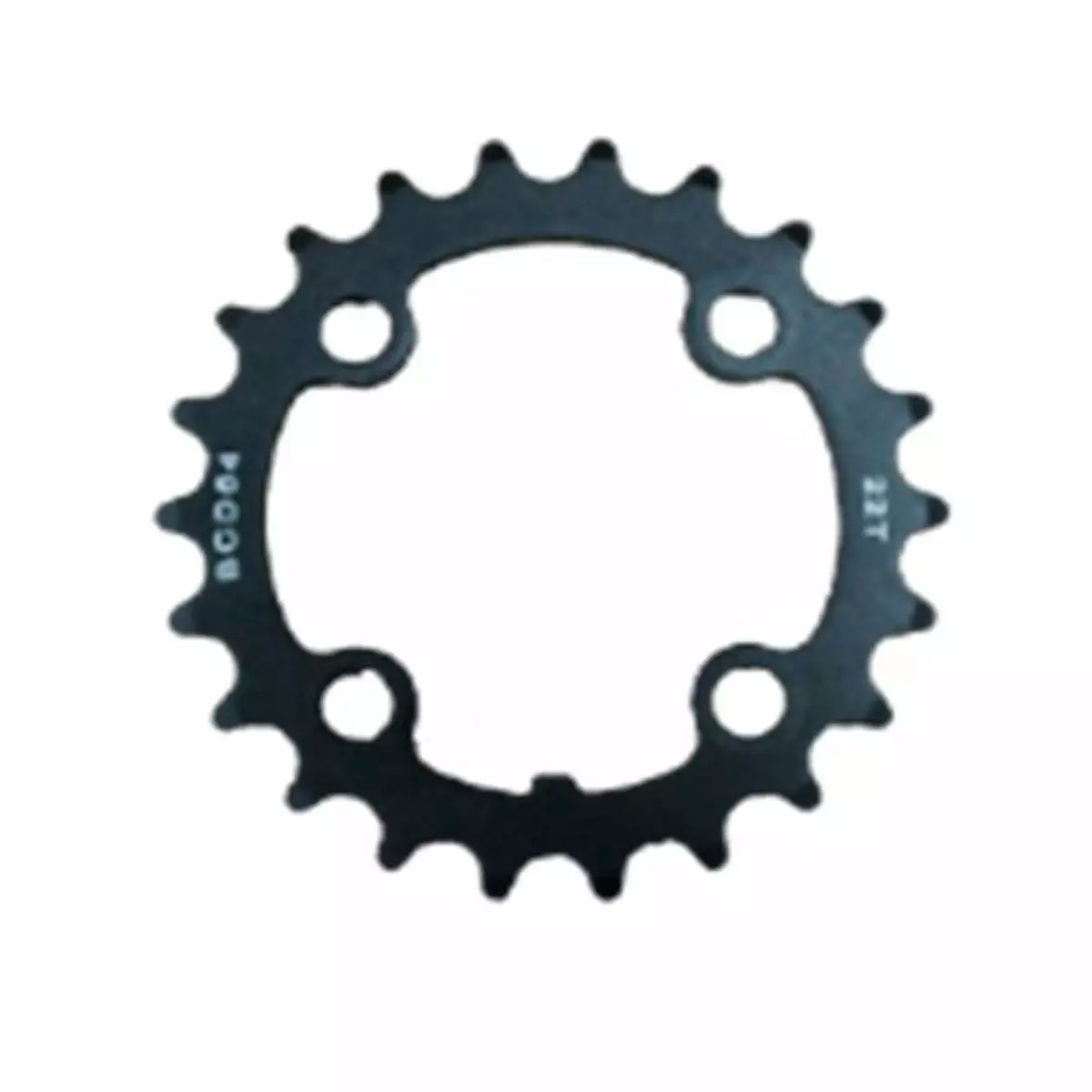

Kedjehjul, MTB 22T, BCD 104, stål, svart

Kedjehjull för mountainbike

- 22 tänder
- Montering med 4 bultar
- Färg: Svart
- Ytterdiameter 92mm
- Avstånd mellan angränsande hål 45,3mm
- BCD / tvärhål mellan 64mm
- Vikt: 16g

I 4-bultmodellen, mäta skruvavståndet:
mäta avståndet mellan skruvarna mellan intilliggande hål

I 5-bultmodellen, mäta avståndet mellan skruvarna:
Använd som en allmän regel den bifogade dimensionstabellen som en guide.

Antal bultar i kedjehjulet Längd mellan två olika hål Korsvis avstånd mellan hålen
mm. tum (PCD / BCD)
4 45,3 mm. 1,78 tum 64 mm
4 56,6 mm 2,23 tum 80 mm
4 62,2 mm 2,45 tum 88 mm
4 66,5 mm 2,62 tum 94 mm
4 67,9 mm 2,67 tum 96 mm
4 72,1 mm 2,84 tum 102 mm
4 73,5 mm 2,90 tum 104 mm
4 84,9 mm 3,34 tum 120 mm

5 43,5 mm 1,71 tum 74 mm
5 55,2 mm 2,18 tum 94 mm
5 64,7 mm 2,55 tum 110 mm
5 76,4 mm 3,01 tum 130 mm
5 9,4 mm 3,12 tum 135 mm


Beräkningsschema för beräkning av bultavstånd på yttre omkrets:

4-bult:
Avståndet mellan intilliggande hål dividerat med
0,7071 = bultavstånd

5-bult:
Avståndet mellan intilliggande hål dividerat med
0,5878 = bultavstånd
